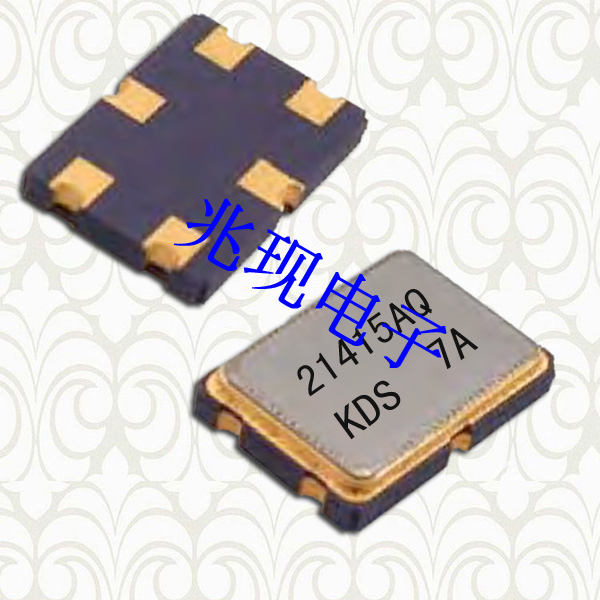

    石英晶體濾波器是什么？相信很多人都知道石英晶振，但是對石英晶體濾波器就不是很了解了。下面兆現電子為大家簡單講述。石英晶體濾波器是采用石英晶體諧振器為基本元件的電氣濾波器，在民用乃至軍用電子設備中應用極其廣泛，特別是在中頻范疇內具有不可替代的地位。石英晶體濾波器可分為低通、高通、帶通和帶阻晶體濾波器。其中又以帶通及帶阻晶體濾波器最為常用。
石英晶體濾波器的主要元件是晶體，而晶體的品質因數特別高（數萬以上），因此石英晶體濾波器具有以下特點：
    阻帶衰減高：石英晶體濾波器具有陡峭的阻帶衰減特性，一般阻帶衰減都在60dB以上，有的甚至達到90dB以上。
    矩形系數好：石英晶體濾波器的矩形系數一般在2~5左右，頻率較低的可達到1.4左右(用9只9MHZ石英晶體梯形接法做成SSB濾波器就達到了1.4的水平)，具有良好頻率選擇性。
    頻率溫度穩定性好：由于石英晶體在寬溫度范圍內具有的特性，使得晶體濾波器的幅頻特性在寬溫度范圍內具有非常高的穩定性。
    體積小：石英晶體濾波器所需的元件較少，而且許多元件都可實現表貼化，因此，這種晶體濾波器的體積相對較小。
    插損小：普通的石英晶體濾波器一般為3~6db。

                                                 石英晶體濾波器原理圖
    石英晶體諧振器是最常用的晶體諧振器之一，它在濾波器中主要用作窄帶通濾波器。鉭酸鋰或鈮酸鋰晶體諧振器的耦合系數和頻率常數較大，適用于制做高頻寬帶通濾波器。其他壓電材料因溫度穩定性較差，很少采用。
    很多人都不是很了解石英晶體濾波器到底是什么？它有哪些具體參數？這些參數具有什么樣的意義？下面姜黃素石英晶體濾波器的相關參數。
石英晶體濾波器的主要參數有如下幾點：
    中心頻率（Center Frequency）：濾波器通帶的中心頻率f0，一般取f0=（f1+f2）/2，f1、f2為帶通或帶阻濾波器左、右相對下降1dB或3dB邊頻點。窄帶濾波器常以插損最小點為中心頻率計算通帶帶寬。
    截止頻率（Cutoff Frequency）：指低通濾波器的通帶右邊頻點及高通濾波器的通帶左邊頻點。通常以1dB或3dB相對損耗點來標準定義。相對損耗的參考基準為：低通以DC處插損為基準，高通則以未出現寄生阻帶的足夠高通帶頻率處插損為基準。

    通帶帶寬（BWxdB）：需要通過的頻譜寬度，BWxdB=（f2-f1）。f1、f2為以中心頻率f0處插入損耗為基準，下降X（dB）處對應的左、右邊頻點。通常用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征濾波器通帶帶寬參數。分數帶寬（fractional bandwidth）=BW3dB/f0×100%，也常用來表征濾波器通帶帶寬。
    插入損耗（Insertion Loss）：由于濾波器的引入對電路中原有信號帶來的衰耗，以中心或截止頻率處損耗表征，如要求全帶內插損需強調。
    紋波（Ripple）：指1dB或3dB帶寬（截止頻率）范圍內，插損隨頻率在損耗均值曲線基礎上波動的峰-峰值。
    帶內波動（Passband Riplpe）：通帶內插入損耗隨頻率的變化量。1dB帶寬內的帶內波動是1dB。
    帶內駐波比（VSWR）：衡量濾波器通帶內信號是否良好匹配傳輸的一項重要指標。理想匹配VSWR=1：1，失配時VSWR＞1。對于一個實際的濾波器而言，滿足VSWR＜1.5：1的帶寬一般小于BW3dB，其占BW3dB的比例與濾波器階數和插損相關。
    回波損耗（Return Loss）：端口信號輸入功率與反射功率之比的分貝（dB）數，也等于|20Log10ρ|，ρ為電壓反射系數。輸入功率被端口全部吸收時回波損耗為無窮大。
    阻帶抑制度：衡量濾波器選擇性能好壞的重要指標。該指標越高說明對帶外干擾信號抑制的越好。通常有兩種提法：一種為要求對某一給定帶外頻率fs抑制多少dB，計算方法為fs處衰減量As-IL；另一種為提出表征濾波器幅頻響應與理想矩形接近程度的指標——矩形系數（KxdB＞1），KxdB=BWxdB/BW3dB，（X可為40dB、30dB、20dB等）。濾波器階數越多矩形度越高——即K越接近理想值1，制作難度當然也就越大。
    延遲（Td）：指信號通過濾波器所需要的時間，數值上為傳輸相位函數對角頻率的導數，即Td=df/dv。
    帶內相位線性度：該指標表征濾波器對通帶內傳輸信號引入的相位失真大小。按線性相位響應函數設計的濾波器具有良好的相位線性度，但頻率選擇性很差，限于脈沖、或調相信號傳輸系統應用。
    石英晶體濾波器的應用領域十分廣泛，包括在無線通信、載波通信、衛星通信、廣播、郵電、導航、數傳、數控、遙控、遙測、電子儀器等電子設備中都得到了廣泛的應用。隨著現代社會無線通信技術的發展和日益增長的社會需求，市場對晶體濾波器的需求會日益增加。而理所當然石英晶體濾波器也將得到更進一步的發展。
