- 產品型號：59507811
- 頻率：1.0MHZ~125.0MHZ

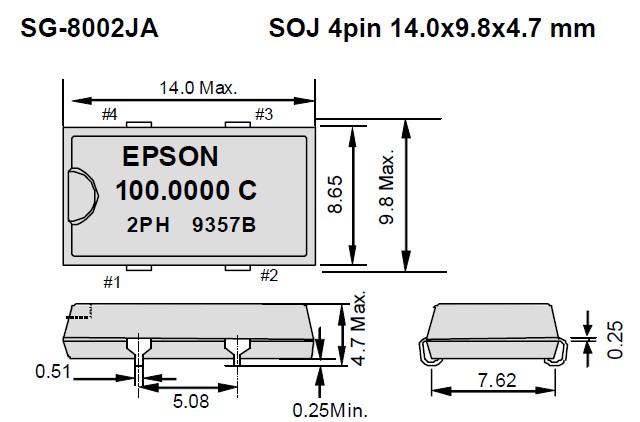

- 尺寸：14.0*9.8mm
- 產品介紹：貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐...
-

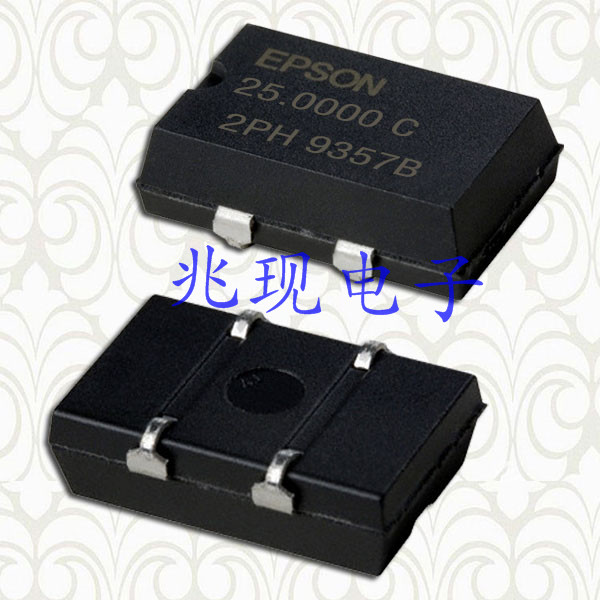

愛普生SG-8002JA振蕩器,WLAN晶振,有源晶振
愛普生SG-8002JA振蕩器,WLAN晶振,有源晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
.jpg)
| 愛普生晶振參數 | SG-8002JA | |
| 頻率范圍 | f0 | 1.0MHZ~125.0MHZ |
| 電源電壓 | VCC | 4.5 V to 5.5 V/2.7 V to 3.6 V |
| 儲存溫度 | T_stg | -55℃to +125°C |
| 工作溫度范圍 | T_use | -20℃to +70°C / -40℃to +85°C |
| 頻率公差 | f_tol |
B:±50×10-6, C:±100×10-6 L:±50 ×10-6, M:±100×10-6 |
| 電流消耗 | ICC | 30.0 mA Max. |
| 禁用當前 | I_dis | 30mA Max. |
| 待機電流 | I_std | 50 μA Max. |
| 占空比 | SYM | 45% to 60%/45% to 55% |
| 高輸出電壓 | VOH | 45 % to 55 % |
| 低輸出電壓 | VOL | VCC -0.4 V Min. |
| 輸出負載條件(TTL)* 1 | L_TTL | 5 TTL Max. |
|
輸出負載條件(CMOS) |
L_CMOS | 25pF Max. |
| 靜止啟用 | VIH/VIL | 2.0VMin./0.8VMax. |
| 上升時間和下降時間 | tr/ tf | 4 ns Max. |
| 啟動時間 | t_str | 10 ms Max. |
| 頻率老化 | f_aging | ±5 ×10-6 / year Max. |
.jpg)
.jpg)
量測負性阻抗目的是避免振蕩器無法起振,振蕩器無法起振的原因是負性阻抗寬裕度不夠導致,為避免此現象發生于設計時負性阻抗一般至少是 ESR的三倍以上,反之若太小時則會發生偶爾不起振的現象發生.輸出端串接一個可變電阻,可變電阻調至最小,上電源讓電路正常動作,調整可變電阻,將之調大,直至振蕩器不起振,確定不起振后,再將可變電阻轉小,觀測波形,持續將可變電阻調小到振蕩器開始振蕩波形正常后,關閉電源,再打開電源,若振蕩器依舊可以起振,這時候可變電阻上的阻抗值再加上2儀器所測得振蕩器單體的電阻值即為負性阻抗值.
世界上第一家制造石英手表是商業上可行的諏訪元Seikosha有限公司有限公司(現在稱為精工愛普生公司).不屈不撓的努力公司的工程師們成功了在石英的規模大幅減少設備,一個真正令人驚嘆的科技成就.盡管許多人可能意識到到目前為止所提到的事實,幾乎沒有人知道之后接踵而至的工程師們斗爭中,.開發工作持續穩步即使在石英手表突破,導致成功創建“QMEMS,愛普生Toyocom公司獨特的核心技術.愛普生作為全球知名的頻率元件制造商,生產的晶振系列產品也是全球范圍內較小的.
在1996年的背景下,標準組織關于全球變暖的日益關注,破壞臭氧層,全球森林砍伐.ISO / TS16949國際標準,增加了汽車行業的補充要求,基于ISO9001的行業.為高質量的工作,為了提供高質量、可靠的產品和服務滿足客戶的需求,精工愛普生使早期的努力獲得ISO9000系列認證,并獲得ISO9001所有業務,在日本和海外機構.我們也獲得了ISO / TS16949認證要求強烈的主要的汽車制造商作為標準..jpg)
