- 產品型號：15043224
- 頻率：12.288MHZ~52.0MHZ
- 尺寸：2.0*1.6mm
- 產品介紹：2016mm體積的溫補晶振(TCXO),是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高...
-

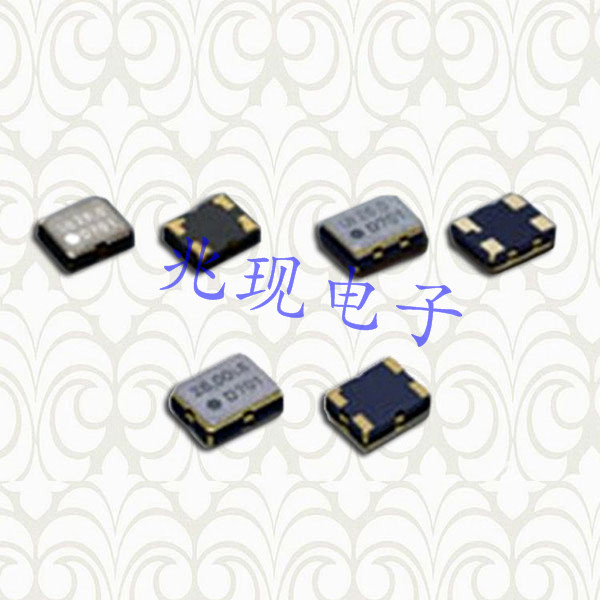

壓控溫補晶振DSA211SDN,KDS無限通訊設備晶振,有源晶體振蕩器
壓控溫補晶振DSA211SDN,KDS無限通訊設備晶振,有源晶體振蕩器,2016mm體積的壓控溫補晶振(VC-TCXO),是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的石英晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 對應IC可能) 高度：最高0.8 mm,體積：0.0022 cm3,重量：0.008 g,超小型,輕型,低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC(頻率控制)功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

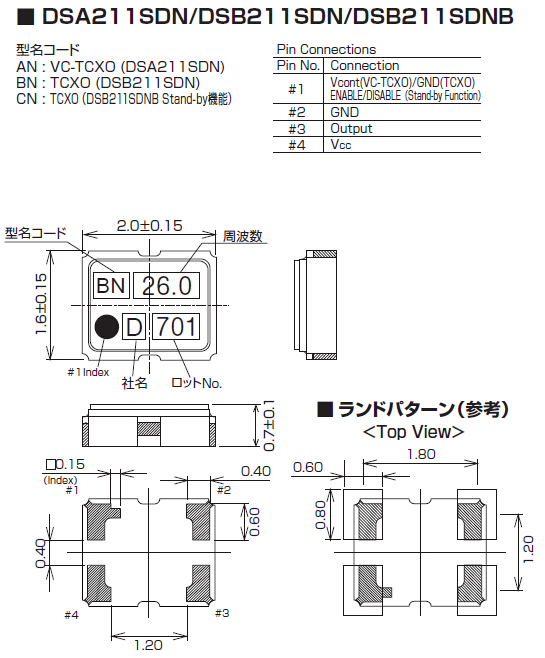

.jpg)
|
項目 |
VC-TCXO |
| DSA211SDN | |
| 出力周波數 | 12.288~52.0MHZ |
| 標準周波數 | 19.2/ 26/ 38.4/ 40/ 52MHz |
| 電源電壓范圍 | +1.68V~+3.5V |
| 電源電壓 | ＋1.8V/ ＋2.6V/ ＋2.8V/ ＋3.0V/ ＋3.3V |
| 消費電流 | ＋1.5 mA max（. f≦26MHz）/ ＋2.0 mA max（. f＞26MHz） |
| 出力電壓 | 0.8Vp-p min |
| 出力負荷 | 10kΩ//10pF |
| 周波數安定度 | ±1.5×10−6 max. |
|
常溫特性 |
±1.0×10−6 max. / −30＋85℃ ±1.0×10−6 max. / −40＋85℃（Option） |
| 電源電壓特性 | ±0.2×10−6 max（. VCC±5%） |
| 負荷變動特性 | ±0.2×10−6 max（. 10kΩ//10pF±10%） |
| 経時變化 | ±1.0×10−6 max. /year |
| 起動時間 | 2.0ms max. |
| 包裝單位 | 2000pcs./ree（l φ180） |
.jpg)
Daishinku提供有遠見的解決方案通過開發和生產各種水晶設備,滿足多元化的市場需求.Daishinku也開發了一套系統,可以使來自不同部門的專家跨職能協作和合作,所以我們可以提供高質量的石英設備及時和有效的方式.我們公司的可靠性是由我們的員工能力迅速做出反應,個別員工產生的協同效應.KDS品牌創建和支持的人.信任不斷由個別員工通過日常任務會導致更大的依賴我們的客戶.
主動在能源和資源節約通過適當地控制物質與環境的影響和減少它們的使用.有效利用資源,防止環境污染的減少和妥善處理廢物,包括重用和回收.
防止全球變暖,開展節能活動,減少二氧化碳排放.避免采購或使用礦物質,直接或間接金融或受益武裝組織在剛果民主共和國或鄰近的國家.遵守有關環境的法律、標準、協議和任何其他公司訂閱需求.基于這個環境政策制定環境目標和目標,同時促進這些活動還經常審查環境管理體系的持續改進.
.jpg)
量測負性阻抗目的是避免振蕩器無法起振,振蕩器無法起振的原因是負性阻抗寬裕度不夠導致,為避免此現象發生于設計時負性阻抗一般至少是 ESR的三倍以上,反之若太小時則會發生偶爾不起振的現象發生.輸出端串接一個可變電阻,可變電阻調至最小,上電源讓電路正常動作,調整可變電阻,將之調大,直至振蕩器不起振,確定不起振后,再將可變電阻轉小,觀測波形,持續將可變電阻調小到石英晶體振蕩器開始振蕩波形正常后,關閉電源,再打開電源,若振蕩器依舊可以起振,這時候可變電阻上的阻抗值再加上2儀器所測得振蕩器單體的電阻值即為負性阻抗值.
.jpg)
