首頁晶振系列藍色陶瓷諧振器,陶瓷晶振,ZTT6.00MG晶振

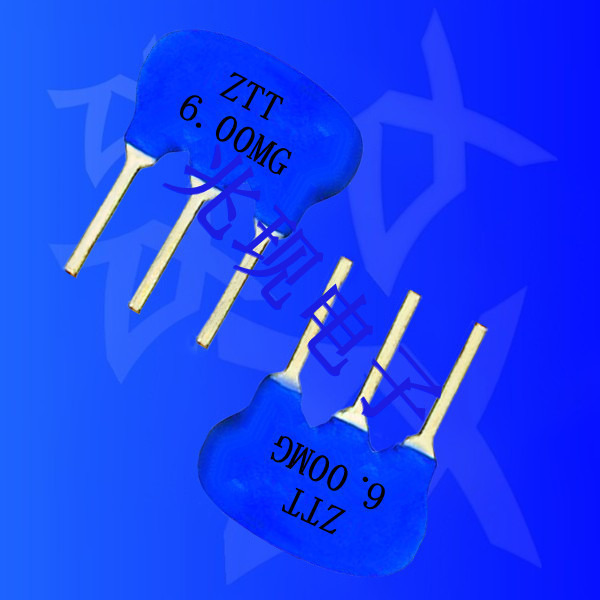

藍色陶瓷諧振器,陶瓷晶振,ZTT6.00MG晶振

產品型號：16528390
頻率：6.00MHZ
尺寸：10.0X7.5mm詳情請瀏覽PDF
產品介紹：藍色陶瓷諧振器,陶瓷晶振,ZTT6.00MG晶振,經過公司長期開發研究,壓電陶瓷諧振器系列產品現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,...

陶瓷晶振產品測試規格			6.00MHz±0.3%
陶瓷諧振器：測試 MEASUREMENT
1	測試條件 MEASUREMENT CONDITION		參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
2	電路和儀器測試 Measurement Circuit and Equipment		振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.
3	測試電路 MEASUREMNT CIRCUIT		Clc2：30pf IC：1/6CD4069UBEX2 R：1MΩ X：Ceramic Resonator VDD：+5V
ITEM		SPECIFICATION
振動頻率變化 Osculation Frequency change		△F/FO≤0.3%MAX
諧振阻抗 Resonant Impedance		△Zr≤5Vro
耐壓 WITHSANDING VOITANGE		100VDC

陶瓷晶振,藍色陶瓷諧振器,ZTT6.00MG,經過公司長期開發研究,壓電陶瓷諧振器系列產品現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.本公司所有生產的陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確保客戶在使用過程中保持穩定. 該中頻陶瓷諧振器系列由固定,調諧,固態器件組成,該陶瓷諧振器尺寸小,重量輕,具有卓越的抗振性能.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.
ZTT陶瓷系列是在原有的ZTA晶振內部添加了內置負載電容,引線腳于原來的二腳演變成三腳直插式,這樣一來減去了外部線路設計時可以省去電容部分,大大減少了線路空間,且可減少元器件的數量,增加穩定性,減小尺寸,為電路設計者們提供了非常的方便,并且外形尺寸也沒有太大的改變.此規格的頻率范圍在 2.0 MHz 至 60.00 MHz,頻率公差為 ±0.5%,±0.3%.成熟的產品被廣泛應用于家用電器以及電腦周邊數碼產品等,其中熱門產品有鼠標鍵盤,電話機,家電控制板,記頻器,血壓計,溫度控制器等.
